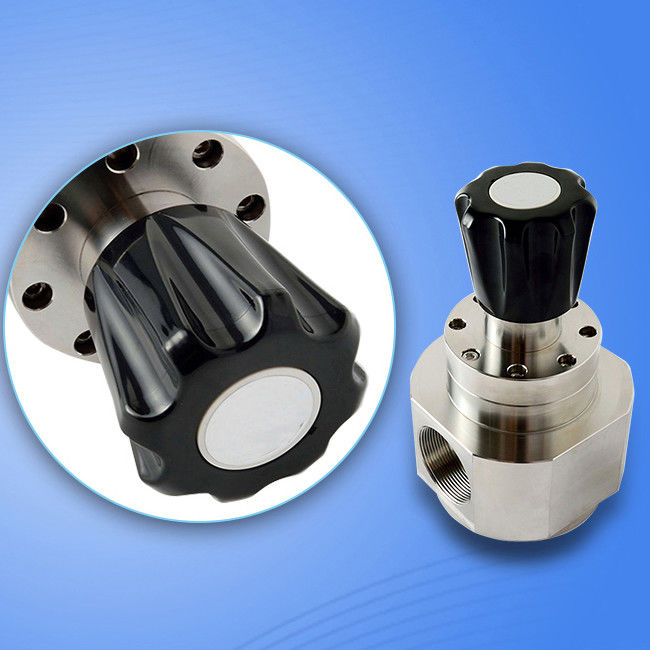

Válvula reductora de alta presión con diafragma de un solo paso de alto flujo
Introducción de la válvula reductora de alta presión

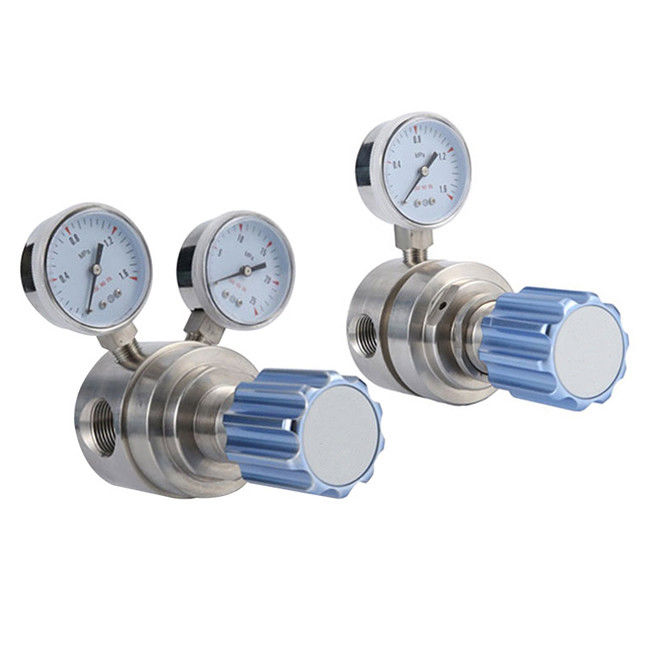

La válvula reductora de presión está diseñada para ser saludable y segura, para evitar el peligro y la falla del equipo causados por la presión.y el ajuste de la presión se puede lograr a través de la rueda de mano superiorLa depuración se puede ver claramente a través de un manómetro de presión externo.
The pressure-reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment and relies on the energy of the medium itself to keep the outlet pressure automatically stableDesde el punto de vista de la mecánica de fluidos, la válvula reductora de presión es un elemento de estrangulamiento cuya resistencia local puede modificarse, es decir, cambiando el área de estrangulamiento,la velocidad de flujo y la energía cinética del fluido cambian, dando lugar a diferentes pérdidas de presión, para lograr el propósito de descompresión.A continuación, confíe en el ajuste del sistema de control y regulación para equilibrar la fluctuación de la presión posterior a la válvula con la fuerza del resorte, de modo que la presión posterior a la válvula se mantenga constante dentro de un cierto intervalo de error.
La válvula reductora de presión de acero inoxidable adopta una estructura de diafragma de una sola etapa, transmisión de presión del diafragma de acero inoxidable, presión de salida estable, pequeño espacio de instalación,adecuado para agua pura, agua ultrapura, líquido corrosivo, gas, gas natural, etc.
Puede montarse en un panel,
Ámbito de aplicación: laboratorios, industria petroquímica, equipos de ensayo, etc.
Rendimiento de la válvula reductora de alta presión
(1) Rango de regulación de la presión: se refiere al rango regulable de la presión de salida P2 de la válvula reductora de presión, y se requiere la precisión especificada para alcanzar dentro de este rango.El rango de regulación de la presión está relacionado principalmente con la rigidez del resorte regulador de presión.
(2) Características de presión: se refiere a las características de las fluctuaciones de presión de salida causadas por las fluctuaciones de presión de entrada cuando el caudal g es un valor constante.Cuanto menor sea la fluctuación de la presión de salidaLa presión de salida debe ser inferior a la presión de entrada, un valor fijo no cambia básicamente con la presión de entrada.
(3) Características del caudal: se refiere a la persistencia del tiempo de presión de entrada y a los cambios de presión de salida con el cambio del caudal de salida g. Cuando cambia la velocidad de caudal g,cuanto menor sea el cambio de presión de salidaEn general, cuanto más baja sea la presión de salida, menor será su fluctuación con el flujo de salida.
Modelo
|
GAS
|
Flujo ((M3/h)
|
La presión máxima de entrada (bares)
|
Presión de trabajo (bares)
|
Se aplicarán las siguientes condiciones:
|
OXYGEN
|
30
|
250
|
3.0 a 10
|
El número CR07002
|
Acetileno
|
5
|
30
|
0.1-1.0
|
Las empresas de seguros de vida
|
Propano
|
10
|
30
|
0.1-2.5
|
Se aplicarán las siguientes condiciones:
|
El contenido de nitrógeno
|
30
|
250
|
/
|
Principales especificaciones técnicas de las válvulas reductoras de alta presión
Presión máxima de entrada: | 500, 1500, 3000 psi |
Presión de salida: | 0-15,0-25,0-50,0-100,0-250 psi, el valor de las emisiones de gases de efecto invernadero en el aire |
Presión de ensayo de seguridad: | 1.5 veces la presión máxima de entrada |
Temperatura aplicable: | -40 °C ~ + 230 °C |
Tasa de fuga: | 2x10-8 atm.cclsec Él |
Valor del CV: | 1.4 |
Los demás: | 1/4 NPT (F) |
