Bombas de flujo axial de titanio Monel resistentes a la corrosión para la evaporación de cloruro
Descripción del producto:
La bomba de circulación de cristalización por evaporación FJX es una bomba de flujo axial de cabecera baja de gran caudal adecuada para la evaporación y la concentración en industrias como el sodio cáustico de diafragma,Fertilizante de fosfatoAlumina, polvo de Qinbai, calcio clorado, azúcar de cloruro de calcio, sal, permeabilización, aguas residuales, etc..
Datos técnicos:
| Modelo |
Instalación
Cuchilla de ángulo |
Capacidad
el volumen de agua |
Cabeza
- ¿ Qué? |
Velocidad
r/min |
El FEP
% |
Potencia del eje
No |
| El FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| El FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| El FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| El FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| FJX-500. |
|
2650 |
4 |
740 |
70 |
42 |
| FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| El FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| - 2 °C |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0 °C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| - 2 °C |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| El FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| - 2 °C |
8407 |
3.4 |
77.4 |
100.6 |
| 0 °C |
9000 |
3.5 |
78 |
110 |
| - 2 °C |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| - 2 °C |
1078 |
3.4 |
77.5 |
132.6 |
| 0 °C |
11000 |
3.5 |
78 |
134.4 |
| - 2 °C |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
Características:
La bomba tiene un buen rendimiento anticavitación, lo que la hace adecuada para evaporadores de bajo nivel de líquido y reduce en gran medida la inversión necesaria para las plantas de evaporación.se aplica a los nuevos evaporadores equipados con una cámara de calefacción que tenga una gran resistencia al fluido en el lado de entrada de la bomba, como el evaporador de ciclo inverso y el evaporador de serie de cámara de calefacción doble.
Con la capacidad de cambiar los ángulos de instalación de la cuchilla y la velocidad de rotación, la bomba tiene una alta eficiencia y una amplia zona de alta eficiencia,satisfacer los requisitos de flujo y elevación del usuario y reducir significativamente el consumo de energía.
La bomba de tipo de velocidad lenta funciona sin problemas, tiene un desgaste ligero en las partes que pasan por el flujo, una larga vida útil y un bajo daño del cristal, lo que la hace perfecta para los procesos de evaporación y cristalización.
El diseño del rotor en voladizo reduce a la mitad el número de sellos del eje en comparación con el tipo de doble soporte.
El tipo de soporte central del cuerpo de la bomba tiene una mejor alineación térmica del rotor en comparación con el tipo de soporte del pie del cuerpo de la bomba.
La estructura de apertura de la puerta trasera permite sacar el rotor sin desmontar las bridas de entrada y salida del cuerpo de la bomba, lo que facilita y acelera el mantenimiento.
La bomba utiliza un sello de eje avanzado, ya sea un sello mecánico de cartucho con una vida útil de 6-12 meses o un nuevo sello de embalaje a prueba de líquidos con una vida útil de 3-6 meses.
La base de la bomba elástica o el diseño de la bomba suspendida significa que un evaporador sin unión de expansión tiene una compensación de calor confiable, lo que reduce la inversión requerida.
Toda la bomba tiene una alta fiabilidad, con un eje de bomba de alta resistencia, un gran rodamiento de capacidad de carga, un asiento de rodamiento de manga de enfriamiento por agua,y las propiedades de los materiales que aseguran el funcionamiento a largo plazo de una sola bomba.
Método de instalación:
Dependiendo de la disposición del proceso de evaporación y del equipo del proceso de cristalización, el método de instalación de la bomba de circulación de evaporación puede variar.Nuestra empresa ofrece a los usuarios varios métodos de instalación avanzados para elegir.
1Tipo de conexión directa

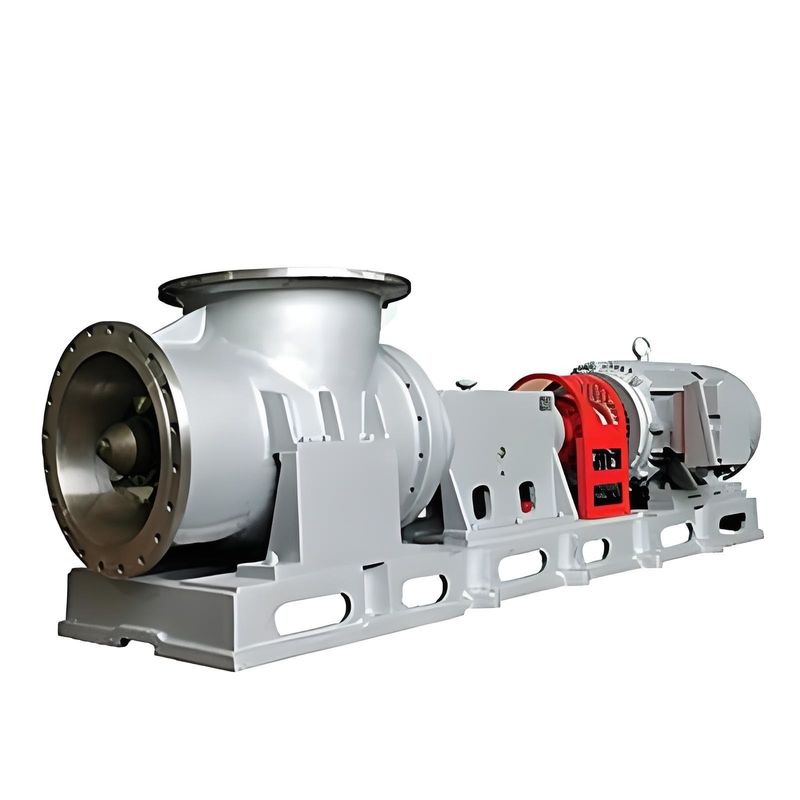

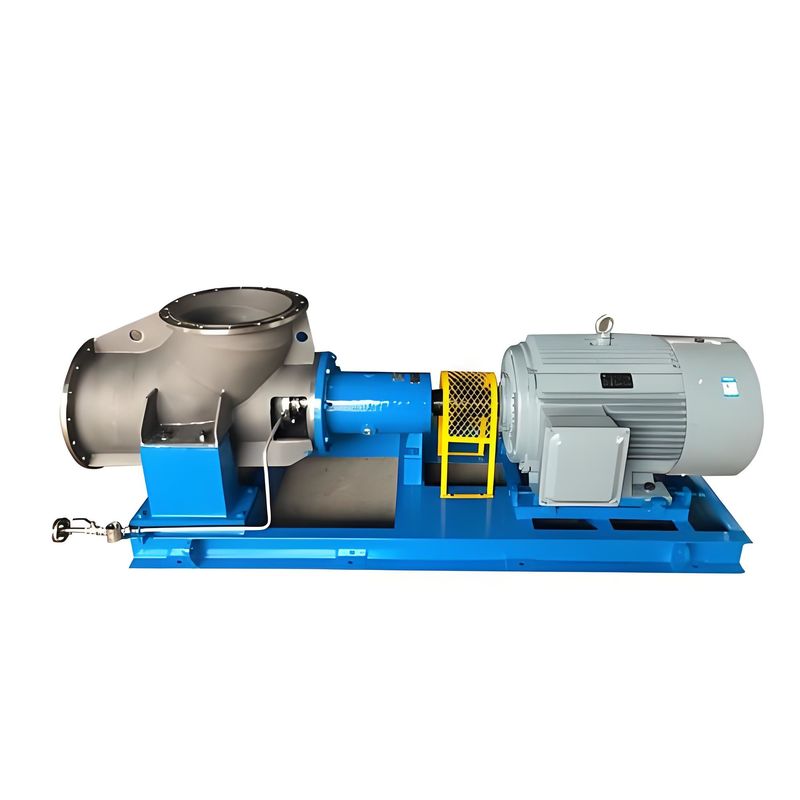

La bomba de circulación y el motor están directamente conectados mediante un acoplamiento flexible e instalados en una base común.
2. Tipo de transmisión de la correa
La bomba de circulación y el motor son accionados por una cinta en V, que es fácil de ajustar los parámetros de rendimiento de la bomba.
3Base de la bomba elástica
Una caja de resorte de carga ajustable se coloca debajo de la base común, y se puede utilizar el tipo de conexión directa y el tipo de transmisión por cinta.
4Tipo de suspensión de la bomba y del motor
Tanto la bomba como el motor están suspendidos en el evaporador. Este método de instalación es adecuado para las bombas FJX350, 400, 500, 600 y de circulación con potencia del motor ≤ 75KW.
5Tipo de suspensión de la bomba de circulación
Sólo la bomba de circulación está suspendida en el evaporador y el motor está instalado en el suelo o en un marco de acero.
6Instalación vertical
Es adecuado para evaporadores, cristalizadores o reactores que requieren que el eje de la bomba de circulación esté dispuesto verticalmente.Nuestra empresa puede llevar a cabo el diseño modificado y suministro.
7. Bomba de circulación sin cuerpo de bomba
Nuestra empresa también puede suministrar bomba de circulación sin cuerpo de bomba para evaporador, cristalizador o reactor de circulación interna.La estructura y el tamaño de nuestra bomba de circulación se puede modificar de acuerdo con el tamaño y el diseño requerido por el usuarioPuede insertarse horizontalmente, por encima o por debajo.
Aplicaciones:
La bomba de circulación de cristalización por evaporación de flujo axial es un dispositivo versátil que encuentra sus aplicaciones potenciales en una amplia gama de industrias.concentración, y enfriamiento en el método del diafragma, fabricación de sal al vacío, ácido láctico, lactato de calcio, óxido de aluminio, dióxido de titanio, cloruro de amonio, fabricación de azúcar, sal fundida, fabricación de papel, aguas residuales, y más.
Para mejorar la eficiencia del equipo y aumentar el coeficiente de transferencia de calor de los intercambiadores de calor para circulación forzada, esta bomba es perfecta.la bomba de circulación de evaporación de cristalización de flujo axial también se conoce como bomba de flujo axial.
En química, metales no ferrosos, fabricación de sal, industria ligera y otros sectores, esta serie de bombas de flujo axial se pueden utilizar ampliamente en varios procesos como evaporación, cristalización,reacción química, y otros procesos.
Algunas de las áreas importantes en las que esta bomba puede utilizarse eficazmente son:
- Instalación de fertilizantes de fosfato: circulación forzada de medio en proceso húmedo concentrador de fosfato amonio y concentrador de lodo de fosfato amonio
- Proceso Bayer planta de alumina: circulación forzada de medio evaporador líquido
- Instalación de fosfato de proceso de diafragma: circulación forzada de medio evaporador líquido que contiene NaCl
- Fabricación de sal en vacío: bomba de circulación forzada de medio de cristalización de evaporación de NaCl
- Planta de sal de Glauber: bomba de circulación forzada de medio evaporador de Na2SO4
- Instalaciones hidrometallúrgicas: circulación forzada de medio de evaporación de cristallizadores de cobre, etc.
- Refinería alcalina: circulación forzada del líquido madre de amoníaco en el cristalizador en frío del proceso de cloruro de amonio y el cristalizador de salado
- Instalación de cenizas de soda: proceso de recuperación de líquido de los residuos de evaporación de amonio y medio evaporador de CaCl2
- Fabricación de papel: circulación forzada de medio concentrador nocturno
- Planta de energía: desulfuración de gases de combustión, planta de coque y planta de fibra química
- Industria ligera: concentración de alcohol, evaporación del ácido cítrico, evaporación del azúcar y otros medios de circulación forzada de la estación.
