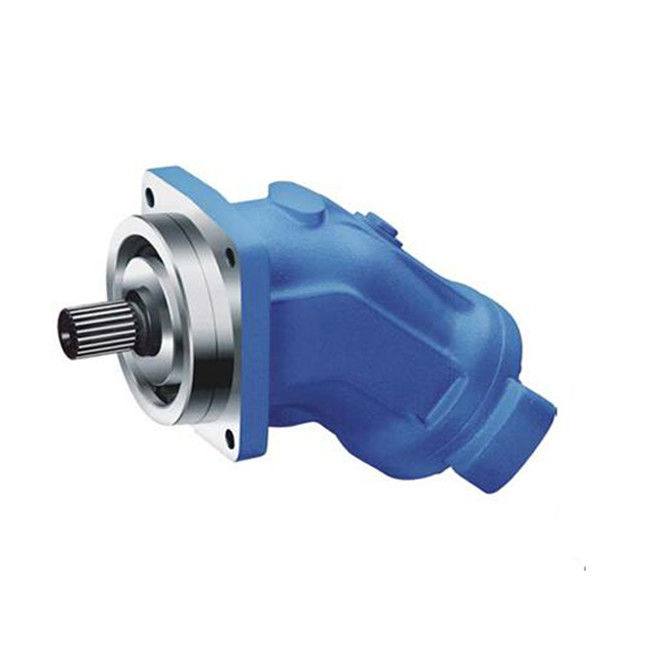

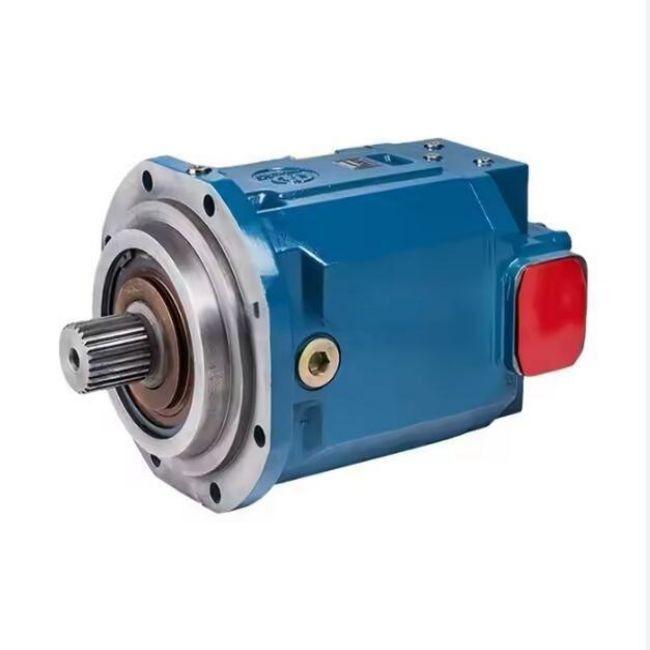

Motor cuantitativo A2FM250/60W-VPB01 R910914475 Reemplazo del conjunto de la bomba de pistones Rexroth
Descripción del producto
Un motor estacionario de pistón axial es un tipo de motor hidráulico cuyo principio de funcionamiento se basa en el movimiento de un pistón axial.el pistón se mueve en dirección paralela al eje del motorCuando el fluido hidráulico entra en la cámara de trabajo del cilindro, la presión del fluido hidráulico actúa sobre el pistón y lo empuja en movimiento.El movimiento recíproco del pistón se convierte en un movimiento rotatorio del eje de salida del motor mediante un mecanismo como una varilla de conexión o una placa de colgajo.
Múltiples formas de control: Para satisfacer los diversos requisitos de funcionamiento, se proporcionan una amplia variedad de formas de control, incluido el control de compensación de presión, el control de detección de carga, el control de presión y flujo,limitación de la potenciaEl método de control más adecuado puede elegirse en función del escenario de aplicación específico, lo que optimiza aún más el rendimiento del sistema.
Ventaja de la bomba de pistón
Alto par de salida: debido a la acción simultánea de varios pistones, el motor fijo de pistón axial puede producir un par más alto.Esto hace que funcione bien en escenarios de aplicación que requieren mayor potencia, como el mecanismo de marcha y el mecanismo de giro en maquinaria de ingeniería pesada, y puede conducir fácilmente el movimiento de equipos grandes.
Amplio rango de velocidades: su velocidad se puede ajustar en un amplio rango. Cambiando parámetros como el flujo y la presión del aceite hidráulico,Se pueden lograr diferentes salidas de velocidad desde baja velocidad hasta alta velocidadEn algunas ocasiones en las que se requiere un control preciso de la velocidad, como el accionamiento del eje de las máquinas herramienta,el motor fijo de pistón axial puede proporcionar la velocidad adecuada según los requisitos de la tecnología de procesamiento.
Alta eficiencia: la eficiencia volumétrica y la eficiencia mecánica de este motor son relativamente altas.reducción de las pérdidas de energía causadas por fugas internasLa alta eficiencia mecánica significa que se pierde menos energía en el proceso de conversión de energía hidráulica en energía mecánica, mejorando así la utilización de energía de todo el sistema.
Parámetros técnicos:
| Tamaño | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
El desplazamiento
Geométrica, por revolución | Vg | en cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Presión nominal | Pnom | Barras | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Presión máxima | Pmax | Barras | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Velocidad máxima | Número 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Flujo de entrada 3) | En el nnom | Cuota de mercado | En el caso de los vehículos de motor | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Torque 4) | en el Pnom | M. | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Rigididad rotativa | c | el valor de las emisiones de CO | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Momento de inercia del grupo rotativo | Trabajo en equipo | Por ejemplo: | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Aceleración angular máxima | ¿Qué pasa? | Rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Volumen de los casos | V. | Yo... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Peso (aproximadamente) | - ¿ Qué? | En kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Maquinaria de ingeniería: en excavadoras, cargadoras, grúas y otros equipos,Los motores fijos de pistón axial se utilizan para conducir el movimiento de dispositivos para caminar y dispositivos de trabajo (como los brazos de la cavadora y los brazos de las excavadoras)Su alto par y sus características de velocidad ajustables pueden satisfacer los requisitos de trabajo de las máquinas de ingeniería en diferentes condiciones de trabajo.
Equipo marino: en el sistema de dirección y el sistema de ventala de anclaje de los buques,Los motores fijos de pistón axial pueden proporcionar una potencia confiable para garantizar el funcionamiento normal de las maniobras del buque y el equipo de amarre.También puede mantener un buen rendimiento en ambientes marinos hostiles y adaptarse a la operación estable a largo plazo de los buques.
Equipo de automatización industrial: en algunas líneas de producción automatizadas, máquinas herramienta y otros equipos que requieren un control preciso del movimiento, los motores fijos de pistón axial se pueden utilizar como fuentes de energía.A través de sistemas de control hidráulico avanzados, se puede lograr un control de posición y un control de velocidad de alta precisión para mejorar la calidad de procesamiento del producto y la eficiencia de producción.
